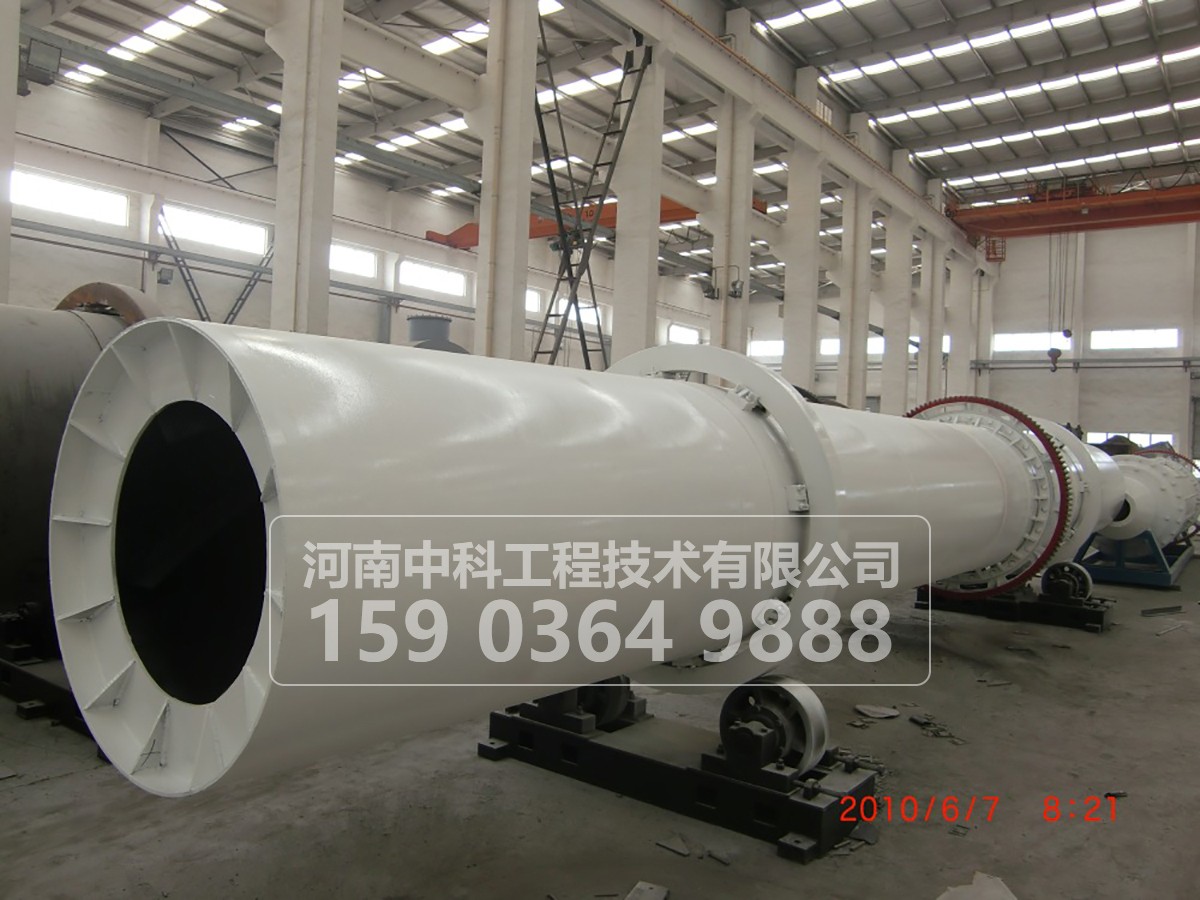

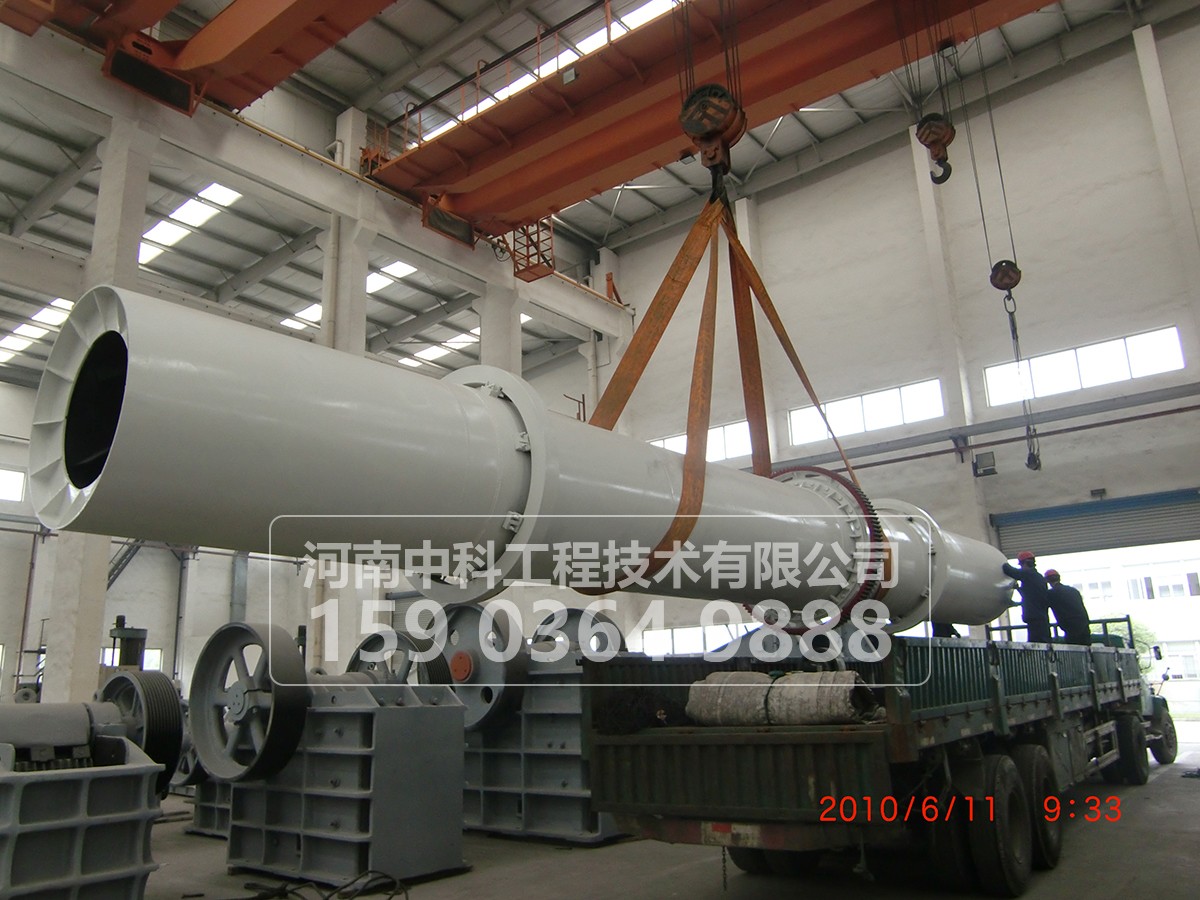

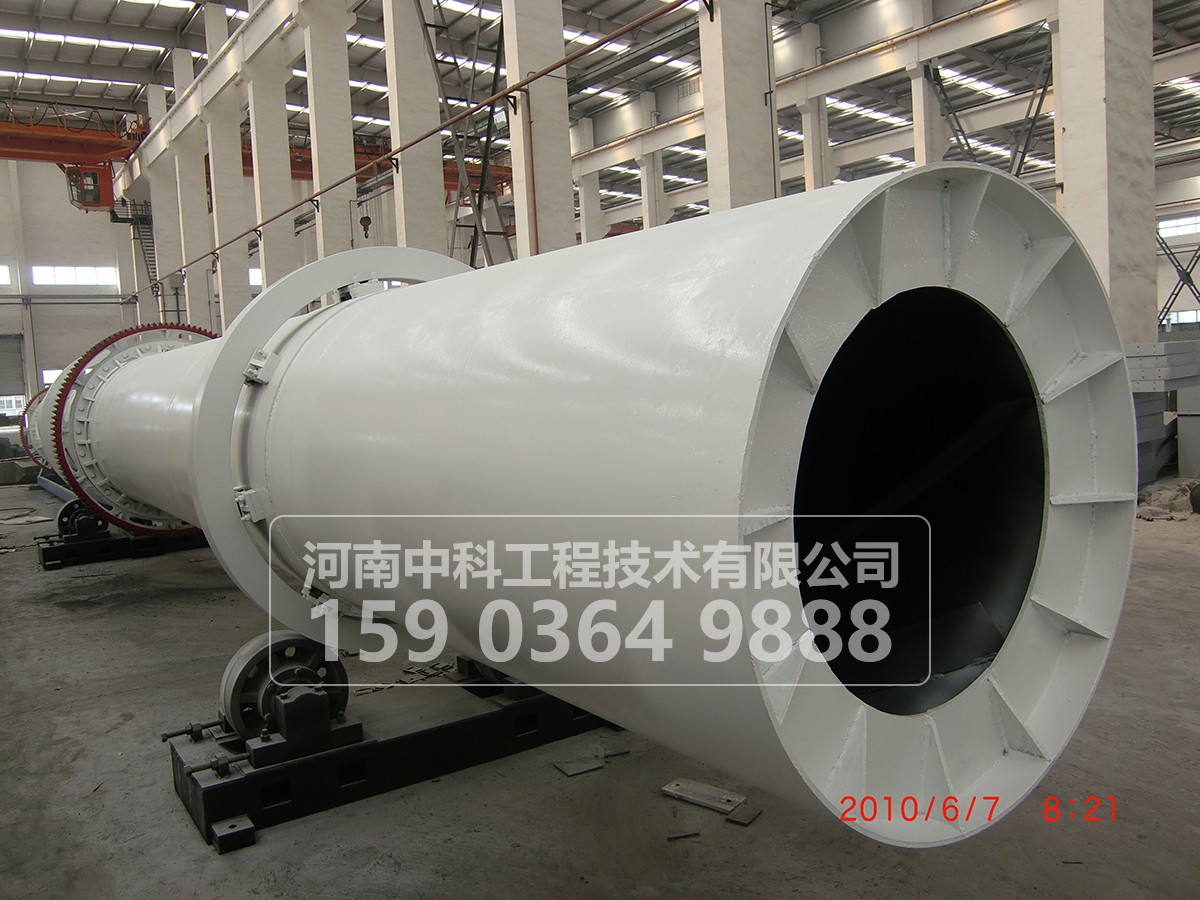

回转烘干机

回转烘干机主体是略带倾斜并能回转的圆筒体,该机主要由回转体,扬料板,传动装置,挡轮装置,托轮装置,燃烧室,出料罩及两端密封装置等部件组成。具有结构合理,制作精良,产量高,能耗低,运转方便等特点。烘干机广泛应用于建材,化工,冶金,食品能源等行业.

24小时咨询电话:15903649888


  • 回转烘干机
  • 回转烘干机
  • 回转烘干机

产品详情

回转烘干机用于各类污泥、酒糟、煤泥、粘性粘土、膨润土等粘性物料。回转烘干机主要用于建材行业或治金行业的矿渣、粘土、煤粉,金属选矿业浸出渣等物料的烘干。

为了控制烘干机的温度,在进出料装置上配置热电偶,通过温度表可显示烘干机进出料端的温度变化,为更好地控制筒体内的工作温度(一般350-380度)提供了依据。该机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。转筒烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。我厂烘干机选用合理的运行参数,煤耗量和电耗量一般烘干机降低10-15%以上,台时产量提高10-15%以上,已在水泥和选矿企业得到了广泛的应用。
烘干机工作原理:
烘干机的热源来自燃烧装置,本烘干机采用顺流式加热方式。因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。

产品规格(m)

生产能力(T/H)

主机电

主减速机

重量(T)

功率(kw)

型号

型号

速比

φ1.2×10m

2.5

7.5

Y160M-R3

ZL50-16-1

13.5

φ1.5×12m

3.3-4.9

10

Y160L-6B3

JZQ500-III-2F

18.9

φ1.5×15m

4-6

18.5

Y200L-6

JZQ500-III-2F

21

φ1.8×12m

4-6

11

Y200L-6

ZQ50-16II-2

16.46

22.33

φ2.2×12m

7-12

18.5

Y160L-6

JZQ650-III

31.5

37.6

φ2.2×14m

7-12

18.5

Y160L-6

JZQ750-III

31.5

40

φ2.2×16m

12

30

Y225M-6

JZQ750-III

31.5

45

φ2.4×14m

12

30

Y250M-6

JZQ750-III

31.5

51

φ2.4×18m

10-13

37

Y250M-6

ZL85-13-1

27.16

54

φ2.4×20m

10-14

37

Y250M-6

ZL85-13-1

27.16

54.14

φ3×20m

25

55

Y250M-4

ZL100-16-1

41.52

78

φ3×25m

32-36

75

YR280M-4

ZL100-16-1

41.52

104.9
